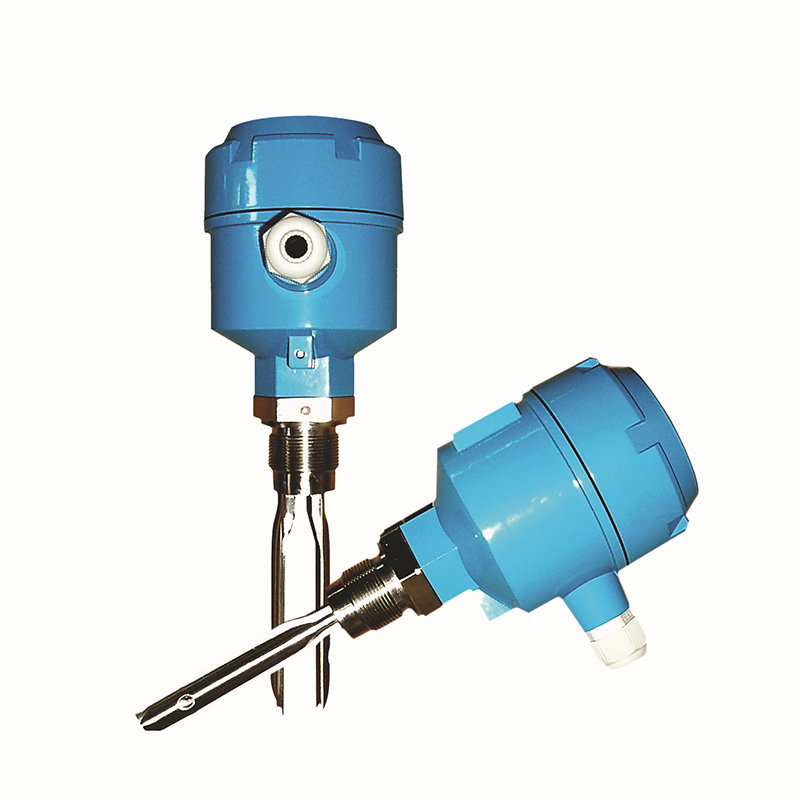

音叉物位开关

音叉物位开关

音叉物位开关是一种新型物位控制开关,它主要是靠音叉通过震动原理来测量物位高度。通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时,音叉的频率和振幅将改变,这些变化由智能电路来进行检测,处理并将之转换为一个开关信号。

联系我们
客服电话 13955092778

音叉物位开关是一种新型物位控制开关,它主要是靠音叉通过震动原理来测量物位高度。通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时,音叉的频率和振幅将改变,这些变化由智能电路来进行检测,处理并将之转换为一个开关信号。
音叉物位开关也常被称作音叉物位计或者音叉物位控制器,主要是因为音叉物位计在工业生产中的不同环节出现,实际所起的关键性作用不同,人们便习惯性的叫出了许多不同称呼。由于振幅可调,便于测量不同状态和密度的物料,适用于各种料仓固体物料料位以及各种容器内液位的定点检测报警或控制。
固体物料:粉煤灰、水泥、石粉、塑料颗粒、盐、糖等。
液体介质:水、酸、碱、泥浆、燃料、油类、牛奶、酒类、饮料等
一、音叉物位开关技术指标:
1.供电电压:直流24VDC或交流220VAC,50/60Hz;
2.功耗:直流供电时:0.25W(24V时);
3.交流供电时:1.5W(220V时);
4.工作温度:标准型:-40~80℃;中温型:-40~130℃;
5.环境温度:-40~70℃;
6.工作压力:-0.1~2.5MPa;
7.介质密度:≥0.7g/cm3;
8.液体粘度:≤10000mm2/s;
9.输出方式:直流24V 供电时为NPN 集电极开路输出(350mA 本安型产品≤50mA);
10直流24V供电时为继电器触点输出(AC220V 0.5A);
11.交流220V供电时为两线制输出(带220V,4.4W~77W 负载,不能太小,不能太大,即负;
12.载工作电流≥20mA);
13.电气接口:M20×1.5;
14.防爆等级:隔爆型:dIIBT4;
15.本安型:iaIIBT4;
16.防护等级:IP65;
17.过程连接:螺纹安装、法兰安装;
HG20592~20635-97 DN40 以上,其他法兰标准(如GB、JB/T、HGJ、ANSI、DIN 等)请用户在订货时注明。
18.叉体长度:128~2000mm;
19.接液材质:不锈钢。
