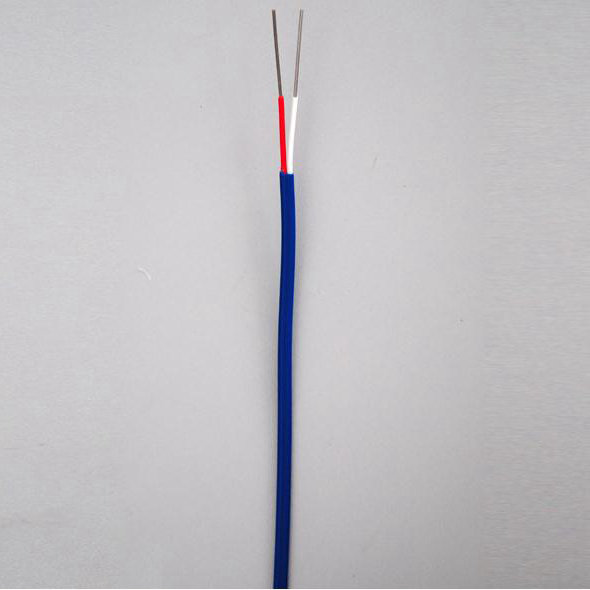

K分度号热电偶补偿导线

K分度号热电偶补偿导线

一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。

本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。

二：氟塑料高温补偿导线产品执行标准：GB/T4989-94(等效采用IEC584-3标准)

三：氟塑料高温补偿导线使用特性

1． 导体zui高工作温度：耐热级：聚全氟乙丙烯(F46)200℃

可溶性聚四氟乙烯260℃，，硅橡胶180℃

普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃

低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃

2． 低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃

氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃

3． 电缆允许弯曲半径： 非铠装电缆zui小为外径的6倍

铜带屏蔽或钢带铠装点缆zui小为电缆外径的12倍

氟塑料绝缘和护套zui小为电缆外径的10倍

四：高温补偿导线型号及名称

1：热电偶用补偿导线

KX-GA-VV        聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-VVR        聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-VVP        聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-VVRP        聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FF        氟塑料绝缘和护套精密级K分度号热电偶补偿导线

KX-HA-FFR        氟塑料绝缘和护套精密级K分度号热电偶补偿软导线

KX-HA-FFP        氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FFRP        氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FG        氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线

KX-HA-FGR        氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线

KX-HA-FGP        氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FGRP        氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FV        氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-HA-FVR        氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-HA-FVP        氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FVRP        氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YJV        交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-YJVR        交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-YJVP        交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-YJVRP        低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YDYD        低烟无卤绝缘和护套精密级K分度号热电偶补偿导线

KX-GA- YDYD R        低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线

KX-GA- YDYD P        低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA- YDYD RP        低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号第一项即可，

阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，

补偿导线用屏蔽电缆可采用镀锡铜丝屏蔽。

2：本安型热电偶用补偿导线

IA-KX-GA-YVP        聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线

IA-KX-GA-YVRP        聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线

IA-KX-HA-FFP        氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线

IA-KX-HA-FFRP        氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线

IA-KX-HA-FGP        氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线

IA-KX-HA-FGRP        氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线

注：上述型号仅列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号第一项即可，

阻燃型在型号前加ZR，ZR192为进口PFA材料，

屏蔽可采用镀锡铜丝屏蔽。

3：氟塑料高温补偿导线补偿电缆

KX-GA-VVP        聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-GA-VVRP        聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-GA-VPVP        聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-GA-VPVRP        聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-GA-YJVP        交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-GA-YJVRP        交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-GA-YJPVP        交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-GAYJPVRP        交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FFP        氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FFRP        氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FPFP        氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FPFRP        氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FVP        氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FVRP        氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FPVP        氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FPVRP        氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FGP        氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FGRP        氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆

KX-HA-FPGP        氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆

KX-HA-FPGRP        氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆

注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3

2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃

4：氟塑料高温补偿导线本安型补偿电缆

IA-KX-GA-FPVP        氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆

IA-KX-GA-FPVRP        氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆

IA-KX-HA-FPFP        氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆

IA-KX-HA-FPFRP        氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆

IA-KX-HA-FPGP        氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆

IA-KX-HA-FPGRP        氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆

注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3

2 阻燃电缆型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃

五：代号名称和含义

适用范围：

补偿导线和补偿线缆是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长和补偿型两种。
