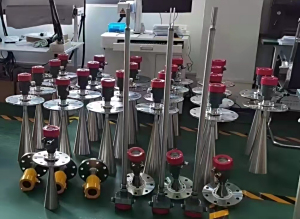

   一、 基本原理

  雷达波是一种特殊形式的电磁波,雷达料位计利用了电磁波的特殊性能来进行料位检测。电磁波的物理特性与可见光相似,传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源,遇到障碍物易于被反射,被测介质导电性越好或介电常数越大,回波信号的反射效果越好。

  雷达波的频率越高,发射角越小,单位面积上能量(磁通量或场强)越大,波的衰减越小,雷达料位计的测量效果越好。

  发射-反射-接收是雷达式料位计工作的基本原理。雷达传感器的天线以波束的形式发射最小5.8GHz的雷达信号。反射回来的信号仍由天线接收,雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。

  即:h= H–vt/2

  式中 h为料位;H为槽高; v为雷达波速度;t为雷达波发射到接收的间隔时间

  二、雷达料位计测量料位的先进技术:

  (1)回波处理新技术的应用

  从雷达料位计的测量原理可以知道,雷达料位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的,在反射信号中混合有许多干扰信号,所以,对真实回波的处理和对各种虚假回波的识别技术就成为雷达料位计能够准确测量的关键因素。

  (2)测量数据处理:

  由于液面波动和随机噪声等因素的影响,检测信号中必然混有大量噪声。为了提高检测的准确度,必须对检测信号进行处理,尽可能消除噪声。

  经过大量的实验验证,采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。

  (3)雷达料位计的特点:

  由于雷达料位计采用了上述先进的回波处理和数据处理技术,加上雷达波本身频率高,穿透性能好的特点,所以,雷达料位计具有比接触式料位计和同类非接触料位计更加优良的性能。

  ①可在恶劣条件下连续准确地测量。

  ②操作简单,调试方便。

  ③准确安全且节省能源。

  ④无需维修且可靠性强。

  ⑤几乎可以测量所有介质。

  三、安装应注意的问题

  (1)当测量液态物料时,传感器的轴线和介质表面保持垂直;当测量固态物料时,由于固体介质会有一个堆角,传感器要倾斜一定的角度。

  (2)尽量避免在发射角内有造成假反射的装置。特别要避免在距离天线最近的1/3锥形发射区内有障碍装置(因为障碍装置越近,虚假反射信号越强)。若实在避免不了,建议用一个折射板将过强的虚假反射信号折射走。这样可以减小假回波的能量密度,使传感器较容易地将虚假信号滤出。

  (3)要避开进料口,以免产生虚假反射。

  (4)传感器不要安装在拱形罐的中心处(否则传感器收到的虚假回波会增强),也不能距离罐壁很近安装,最佳安装位置在容器半径的1/2处。

  (5)要避免安装在有很强涡流的地方。如:由于搅拌或很强的化学反应等,建议采用导波管或旁通管测量。

  (6)若传感器安装在接管上,天线必须从接管伸出来。喇叭口天线伸出接管至少10mm。棒式天线接管长度最大100或250mm。接管直径最小250mm。可以采取加大接管直径的方法,以减少由于接管产生的干扰回波。

  (7)关于导波管天线:导波管内壁一定要光滑,下面开口的导波管必须达到需要的最低液位,这样才能在管道中进行测量。传感器的类型牌要对准导波管开孔的轴线。若被测介电常数小于4,需在导波管末端安装反射板,或将导波管末端弯成一个弯度,将容器底的反射回波折射走。

  四、应用中存在的问题及解决方法

  有些工况下所使用的雷达料位计,因为传感器安装位置不当及条件所致,出现了一些问题,下面将对一些使用中的问题提出解决方案,供大家参考。

  1.探头结疤和频繁故障的解决方法

  第一个办法是将探头安装位置提高,但是有时候安装条件限制,不能提高的情况下,就应采用将料位测量值与该槽的泵联锁的办法,解决这一难题:将最高料位设定值减小0.5m左右,当料位达到该最高值时,即可停进料泵或开启出料泵。

  2.雷达料位计被淹相应的改进办法

  解决这种问题的办法是将雷达料位计改为导波管式测量。仍在原开孔处安装导波管式雷达料位计,导波管高于排汽管0.2m左右, 这样一来,即使出现料浆从排汽管溢出的恶劣工况,也不会使料位计天线被料浆淹没,而且避免了搅拌器涡流的干扰及大量蒸汽从探头处冒出,减少了对探头的损害,同时由于导波管聚焦效果好,接收的雷达波信号更强,取得了很好的测量效果。使用导波管测量方式,可以改善表计测量条件,提高仪表测量性能,具有很高的推广应用价值。

  3.关于泡沫对测量的影响:

  干泡沫和湿泡沫能将雷达波反射回来,对测量无影响;中性泡沫则会吸收和扩散雷达波,因而严重影响回波的反射甚至没有回波。当介质表面为稠而厚的泡沫时,测量误差较大或无法测量,在这种工况下,雷达料位计不具有优势,这是其应用的局限性。

  4.对于天线结疤的处理:

  介电常数很小的挂料在干燥状态下对测量无影响,而介电常数很高的挂料则对测量有影响。可用压缩空气吹扫(或清水冲洗),且冷却的压缩空气可降低法兰和电器元件的温度。还可用酸性清洗液清洗碱性结疤,但在清洗期间不能进行料位测量。

2应用范围

雷达料位计适用于酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等

3技术优势

雷达料位计的技术优势:雷达料位计对液体、颗粒及浆料连续物位测量。测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。雷达料位计的精度为5mm,量程60米,耐250度高温、40公斤高压,雷达料位计适用于爆炸危险区域。

4产品特点

NIVELCO 导波雷达料位计测量料位的最佳方法;导波雷达料位计测量不受罐体形状的影响;也不受介电常数、温度、压力与密度的影响;导波雷达料位计的测量长度可以灵活变更,无须标定;测量结果具有高精度、可重复性、高分辩率;NIVELCO导波雷达料位计的测量范围可达24米,适用的介质温度范围-50℃∽+250℃,适用的压力范围高达40bar;导波雷达料位计有多种探头类型和材质可供选择;数字化显示和防爆认证可供选择。

5测量原理

NIVELCO 导波雷达料位计是依据时域反射原理( T D R T i m eDomain Reflectometry)为基础的雷达料位计,时域反射原理首先是用于通讯电缆的故障检测,今天我们将导波雷达料位计成功应用于工业测量领域.



6注意事项

      ● 雷达料位计对于安装空间有一定的要求

      ● 注意介质的介电常数,并依据介电常数的大小选择适合的型号

7雷达料位计测量原理和主要技术因素

雷达料位计是利用回波测距原理。发射天线向被测目标发射微波被测目标的微波被接收天线接收,信号处理器将发射信号与接收信号比较计算出被测距离并可算出相应的物位值。

    微波脉冲来回传播时间t由下式决定:

t=2a/c

式中a一天线到被测目标的距离

    c一微波传播的速度(光速)



由于微波在传播途径上有衰减和干扰反射,故测量的关键是要能接收到反射回波,并识别出有效回波。接收的回波能量

Pk可用简化的雷达方程表示如下:

                            Pk=Pt x C x GiGtGr/r4 (2)

式中:Pt:天线辐射功率

        C经验系数由经验决定

        Gi由目标表面介电特性及面积决定的反射增益

        Gt. Gr天线发射和接收效率

        r天线与目标间的距离

    从式(2)知:接收的回波能量大小与天线的发射和接收效率以及天线辐射功率有关故雷达料位计的天线设计和形状很关键关键,现有的天线除号角天线《喇叭口)和棒状天线外,还有平面天线和抛物面天线,为用于介电常数较小的物料,将缆绳作为天线或安装导波管缆绳和导波管一直延伸到库或仓底由此来传递发送和接收的电磁波增强了回波的信号。

    从式《2)还知:接收的回波能量大小与物料表面的介电特性有关,介电常数。高,反射率高,得到的回波强度也高:介电常数。低物料会吸收部分微波的能量回波强度也较低。通常要求被测物料的介电常数。:液体为ε>1.8.固体ε>2.5,水泥厂固体ε>2.5水泥的介电常数ε为30

    在水泥工厂各种固体物料储存在库或仓里都存在物料的安息角,回波反射也会象超声波一样存在漫反射,产生干扰回波和假回波通过软件可排除干扰回波和假回波,但有效回波强度会减少很多,故设计选型时要考虑衰减,选里程要留有一定的余量。
