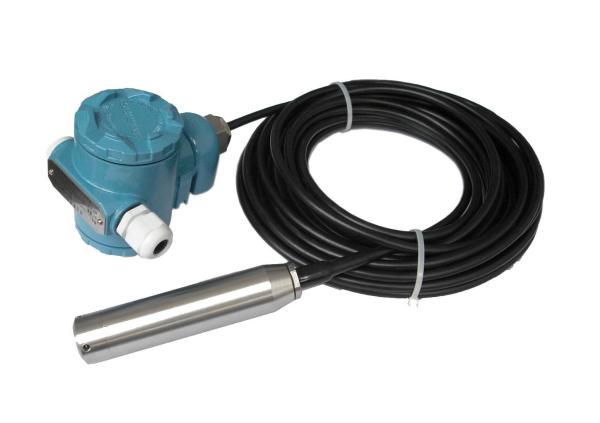

投入式静压液位计XSYW100 0~200m

概述

液位变送器，选用进口传感器作为中心感测元件，通过感受液体

的压强，得出相应的液位高度，并转换成 4...20mA 的标准电流信号

输出，传给二次仪表，实现工业过程的自动控制。

测量原理

当液位变送器测量元件与介质接触时，传感器迎面受到的压力

为：

P=ρ*g*h+P0

P：单位 Pa

ρ：被测介质密度，单位 kg/m³

g：当地重力加速度，单位 m/S²

h：被测液体深度，单位 m

P0：液面上大气压，单位 Pa

同时通过导气电缆将液面上的大气压P0引入到传感器的背压腔，

以抵消传感器迎面的 P0，使传感器测得压力为：P=ρ*g*

产品特点

抗干扰强，工作稳定、可靠

防雷击设计

提供特殊应用设计

适应工况

静压式法兰液位计能广泛用于石油、钢铁、油田、冶金、火力发

电厂、轻工业、化工、污水处理、水坝水位、深井等行业常压下介质

液位测量。

技术参数

型号/品名

XSYW100 投入式静压液位计

量程

0~200m 可选

精度

0.5%FS（标准）；0.25%FS

压力过载

2 倍量程

供电电源

24VDC±10%

输出

4...20mA/HART（两线制）；RS485

温度漂移

-10℃~50℃

＜0.5%FS

-20℃~85℃

＜1.0%FS

长期稳定性

＜0.2%FS/年

工作温度

0~80℃

传压膜片材质

316L

探头壳体材质

1Cr18Ni9Ti

电缆护套材质

聚乙烯或聚酰胺

密封材料

丁晴橡胶

电缆接口

M20*1.5

选型指南

投入式静压液位计

XSYW100-

结构形式

1 一体式不带接线盒

2 一体式带接线盒带显示

2 分体式带数显表

3 导气缆式探头

防爆要求

P 基本型（防水型）

D 隔爆型（

Exd IIC T4~T6）

本安型（

Exia IIC T4~T6）

显示及输出

A 4...20mA

B 0...5V

C 0...10mA

过程连接

1 螺纹

2 DN50 PN0.6 法兰

3 DN80 PN0.6 法兰

4 DN100 PN0.6 法兰

5 支架安装

S 特殊定制

精度

A 0.5%FS（默认）

B 0.25%FS

探头类型

1 标准型

2 防腐型

显示方式

1 无显示（默认）

2 LCD 液晶显示
