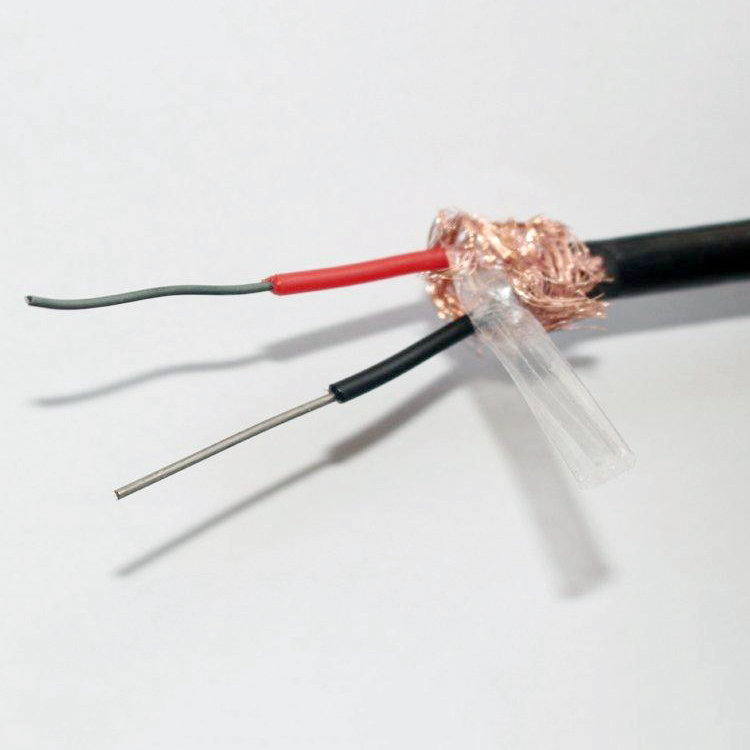

耐高温补偿电缆及导线
本产品是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。
使用条件
1、工作温度：
耐热用：zui高200℃和260℃两种。
一般用：zui高70℃和105℃两种。
2、zui低环境温度：
氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15℃。
3、允许弯曲半径：
a)有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b)其它结构的补偿电缆，应不小于电缆外径的10倍。
高温补偿电缆与补偿导线的型号、名称
一)热电偶用高温补偿导线型号名称
型号 | 名称 |
KX-GS-VV | 聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线 |
KX-GS-VPV | 聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线 |
KX-HS-FF | 氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线 |
KX-HS-FP1F | 氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线 |
KX-HS-FB | 聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线 |
KX-HS-FBP1 | 聚四氟乙烯带绕包绝缘玻璃丝编织，镀锡铜丝编织屏蔽，玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线 |
KX-HS-FP1V105 | 氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线 |
注：普通级补偿导线型号表示方法：在精密级补偿导线型号基础上去掉字母“S”即可(下同)。
二)热电偶用高温补偿电缆型号及名称
型号 | 名称 |
KX-GS-VV | 聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
KX-GS-VPV | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
KX-GS-VPVP | 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
KX-GS-VVP | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆 |
KX-HS-FF | 氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FP1F | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FP1FP1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FFP1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FV105 | 氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级K分度热电偶用高温补偿电缆 |
KX-HS-FP1V105 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FP1V105P1 | 氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
KX-HS-FV105P1 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆 |
注：
1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的第一项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R”表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带(P3)、复合铜带(P2)；
5、需阻燃型补偿电缆，应在原型号前加“ZR-”。
6、需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装；加“-32”表示钢丝铠装。
目前，产品已广泛应用于石油、电力、化工、冶金、铁路、船舶、建筑、消防、食品等工业与民用领域.......
