远传热电阻说明介绍:

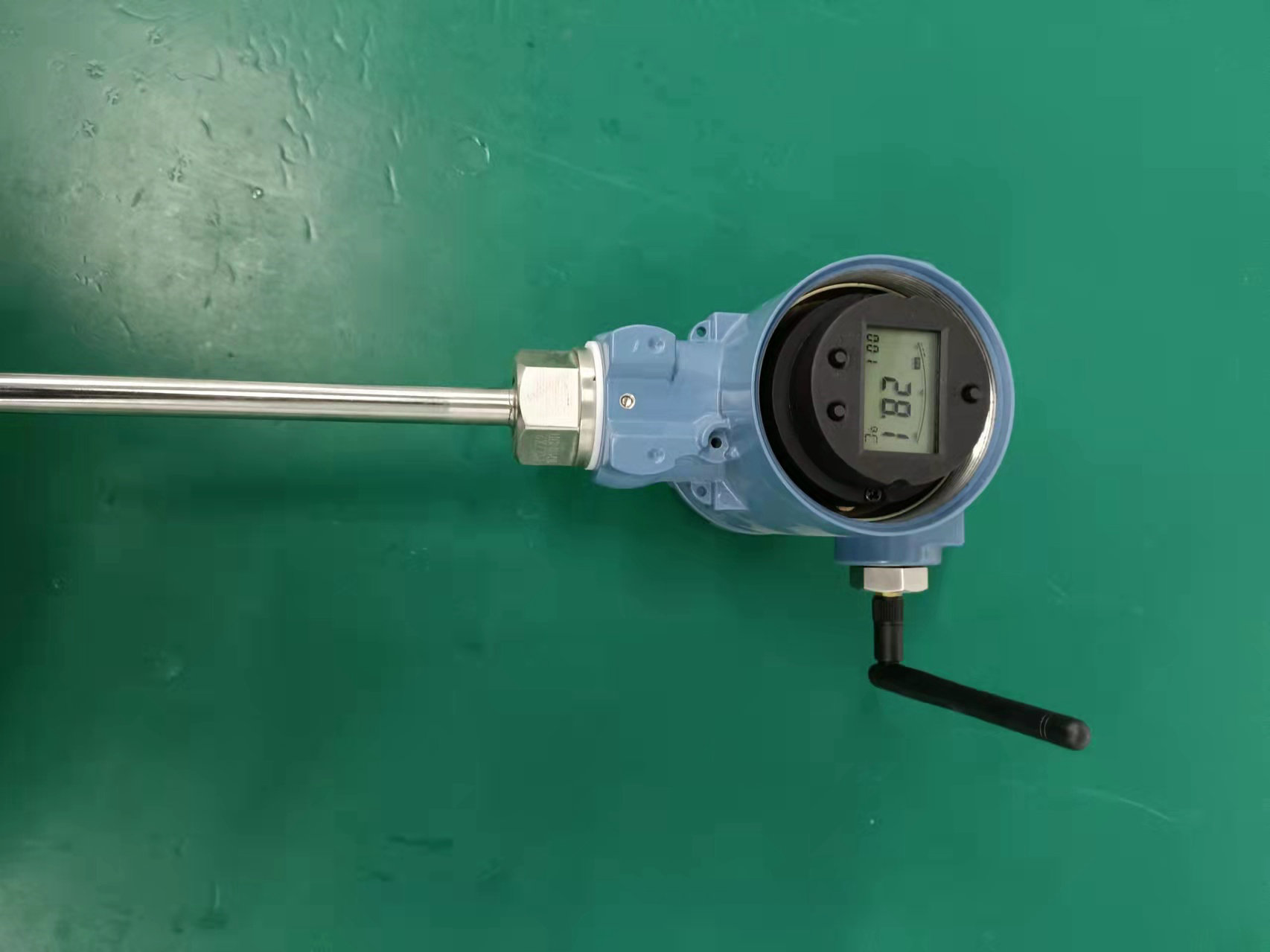

远传热电阻说明
生产销售远传热电阻说明WR系列工业用装配式热电偶作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃~1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。

 远传热电阻说明



根据*规定,我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶,应符合JB/T9238-1999标准。

WR系列装配式热电偶主要技术指标

◆温度测量范围和允许误差


热电偶类别

代号

分度号

测温范围℃

允许误差Δt

铂铑30-铂铑6

WRR

B

01800

±1.5℃或±0.0025t

铂铑10-

WRP

S

01600

±1.5℃或±0.0025t

镍铬-镍硅

WRN

K

01300

±2.5℃或±0.0075t

镍铬-铜镍

WRE

E

0800

±2.5℃或±0.0075t


注:“t”为感温元件的实测温度。

◆热响应时间:在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,需要的时间称为热响应时间,用T0.5表示。

◆热电偶公称压力:一般是指在室温情况下保护管能承受的静态外压而不破裂。实际上,容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法,置入深度以及被测介质的流速和种类等有关。

◆热电偶*小置入深度:应不小于其保护管外径的8~10倍(特殊产品例外)。

◆热电偶绝缘电阻(常温):常温绝缘电阻的试验电压为直流500V±50V,测量常温绝缘电阻的大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa

a.对于长度>1米的热电偶,常温绝缘电阻值与其长度的乘积应不小于100MΩ·m

即:Rr·L≥100MΩ·m L1m(式中:Rr-热电偶的常温绝缘电阻值MΩ   L-热电偶的长度.m

b.对于长度≤1米的热电偶,常温绝缘电阻值应不小于100MΩ

◆上限温度绝缘电阻:热电偶的上限温度绝缘电阻应不小于下表规定:


上限温度tm

试验温度

电阻值 MΩ

100≤tm300

t=tm

10

300≤tm500

t=tm

2

500≤tm850

t=tm

0.5

850≤tm1000

t=tm

0.08

1000≤tm1300

t=tm

0.02

tm1300

t=1300

0.02




工作原理

热电偶的工作原理是:两种不同成分的导体两端经焊接、形成回路,直接测温端叫测量端,接线端子端叫参比端。当测量端和参比端存在温差时,就会在回路时产生热电流,接上显示仪表,仪表上就指示出热电偶产生的热电动势的对应温度值。

热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构,并配以各安装固定装置组成。

型号规格

◆统一设计型热电偶

1)无固定装置式(陶瓷保护管)热电偶


热电偶类别

产品型号

分度号

测温范围℃

规格

热响应时间T0.5 S

直径mm

保护管材料

单支铂铑30-铂铑6

WRR-120

B

0~1600

16

刚玉质

150

WRR-121

25

360

双支铂铑30-铂铑6

WRR2-120

16

150

WRR2-121

25

360

单支铂铑10-

WRP-120

S

0~1300

16

高铝质

150

WRP-121

25

360

双支铂铑10-

WRP2-120

16

150

WRP2-121

25

360

单支镍铬-镍硅

WRN-122

K

0~1100

16

高铝质

240

WRN-123

0~1200

20

双支镍铬-镍硅

WRN2-123

0~1100

单支铂铑30-铂铑6

WRR-130

B

0~1600

16

刚玉质

150

360

150

360

WRR-131

25

双支铂铑30-铂铑6

WRR2-130

16

WRR2-131

25

单支铂铑10-

WRP-130

S

0~1300

16

高铝质

150

360

150

360

WRP-131

25

双支铂铑10-

WRP2-130

16

WRP2-131

25

单支镍铬-镍硅

WRN-133

K

0~1200

20

高铝质

240

双支镍铬-镍硅

WRN2-133

0~1100


注:1)结构特征:非置入部分为碳钢20#

2)直径¢25mm为双层瓷套管。

无固定装置式热电偶


热电偶类别

产品型号

分度号

测温范围℃

保护管材料

规格

接线盒形式

Lmm

单支镍铬-镍硅

WRN-120

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢1Cr25Ni20

300

350

400

450

550

650

900

1



防溅式

双支镍铬-镍硅

WRN2-120

单支镍铬-铜镍

WRE-120

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-120

单支镍铬-镍硅

WRN-130

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢1Cr25Ni20

防水式

双支镍铬-镍硅

WRN2-130

单支镍铬-铜镍

WRE-130

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-130


注:1)热响应时间T0.590秒。

2)保护管材料中打“#”符号表示双支无此牌号材料。



2)固定螺纹式热电偶


热电偶类型

产品型号

分度号

测温范围℃

保护管材料

规格

接线盒形式

Lmm

置深lmm

单支镍铬-镍硅

WRN-220

WRN-220A

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢1Cr25Ni20

300

350

400

450

550

650

900

1

150

200

250

300

400

500

750

1000

1500

2000

防溅式

双支镍铬-镍硅

WRN2-220

WRN2-220A

单支镍铬-铜镍

WRE-220

WRE-220A

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-220

WRE2-220A

单支镍铬-镍硅

WRN-230

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢1Cr25Ni20

防水式

双支镍铬-镍硅

WRN2-230

单支镍铬-铜镍

WRE-230

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-230


注:1)热响应时间T0.590秒。

2)保护管材料中打“#”符号表示双支无此牌号材料。

3)公称压力:10MPa



3)活动法兰式热电偶


热电偶类别

产品型号

分度号

测量范围℃

保护管材料

规格

接线盒形式

Lmm

单支镍铬-镍硅

WRN-320

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢#1Cr25Ni20

300

350

400

450

550

650

900

1



防溅式

双支镍铬-镍硅

WRN2-320

单支镍铬-铜镍

WRE-320

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-320

单支镍铬-镍硅

WRN-330

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢#1Cr25Ni20

防水式

双支镍铬-镍硅

WRN2-330

单支镍铬-铜镍

WRE-330

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-330


注:1)热响应时间T0.590秒。

2)保护管材料中打“#”符号表示双支无此牌号材料。



4)固定法兰式热电偶


热电偶类型

产品型号

分度号

测温范围℃

保护管材料

规格

接线盒形式

Lmm

置深lmm

单支镍铬-镍硅

WRN-420

WRN-420A

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢1Cr25Ni20

300

350

400

450

550

650

900

1150

1650

2150

150

200

250

300

400

500

750

1000

1500

2000

防溅式

双支镍铬-镍硅

WRN2-420

单支镍铬-铜镍

WRE-420

WRE-420A

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-420

单支镍铬-镍硅

WRN-430

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢1Cr25Ni20

防水式

双支镍铬-镍硅

WRN2-430

单支镍铬-铜镍

WRE-430

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-430


注:1)热响应时间T0.590秒。

2)保护管材料中打“#”符号表示双支无此牌号材料。

3)公称压力:2.5MPa



5)活动法兰角尺形热电偶


热电偶类别

产品型号

分度号

测量范围℃

保护管材料

规格

接线盒形式

L×L1mm

单支镍铬-镍硅

WRN-520

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢#1Cr25Ni20

500×500



750×750



防溅式

双支镍铬-镍硅

WRN2-520

单支镍铬-铜镍

WRE-520

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-520

单支镍铬-镍硅

WRN-530

K

0~800

0~1000

不锈钢1Cr18Ni9Ti

不锈钢#1Cr25Ni20

防水式

双支镍铬-镍硅

WRN2-530

单支镍铬-铜镍

WRE-530

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-530


注:1)热响应时间T0.590秒。

2)保护管材料中打“#”符号表示双支无此牌号材料。



6)固定螺纹锥形保护管热电偶


热电偶类型

产品型号

分度号

测温范围℃

保护管材料

规格

接线盒形式

Lmm

置深lmm

单支镍铬-镍硅

WRN-621

WRN-621A

K

0~600

不锈钢1Cr18Ni9Ti

225

250

300

350

400

75

100

150

200

250

防溅式

双支镍铬-镍硅

WRN2-621

单支镍铬-铜镍

WRE-621

WRE-621A

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-621

单支镍铬-镍硅

WRN-631

K

0~600

不锈钢1Cr18Ni9Ti

防水式

双支镍铬-镍硅

WRN2-631

单支镍铬-铜镍

WRE-631

E

0~600

不锈钢1Cr18Ni9Ti

双支镍铬-铜镍

WRE2-631


注:1)热响应时间T0.590秒。

2)公称压力:30MPa,流速<80/



◆焊接固定锥形保护管热电偶


热电偶类型

产品型号

分度号

测温范围℃

保护管材料

热响应时间T0.5S

工作端形式

单支镍铬-镍硅

WRN-624

K

0~600

不锈钢1Cr18Ni9Ti

20

接壳式

WRN-625

30

绝缘式

单支镍铬-铜镍

WRE-624

E

20

接壳式

WRE-625

30

绝缘式
