概述
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。

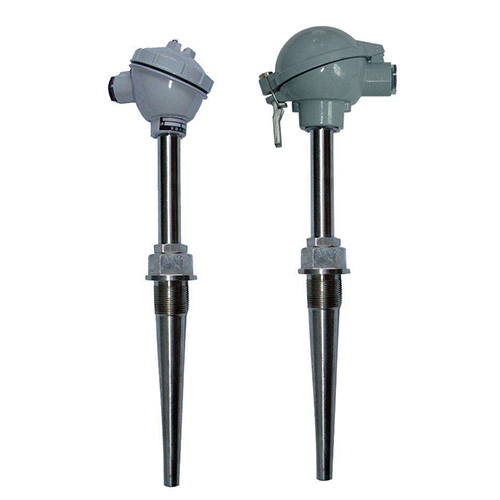

该热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
可选型号
B型、S型、K型、E型
主要技术参数
测量范围及基本误差限
热电偶类别 | 代号 | 分度号 | 测量范围 | 基本误差限 |
镍铬－康铜 | WRK | E | 0－800℃ | ±0.75%t |
镍铬－镍硅 | WRN | K | 0－1300℃ | ±0.75%t |
铂铑13-铂 | WRB | R | 0-1600℃ | ±0.25%t |
铂铑10－铂 | WRP | S | 0－1600℃ | ±0.25%t |
铂铑30－铂铑6 | WRR | B | 0－1800℃ | ±0.25%t |
注：t为感温元件实测温度值（℃）
热电偶时间常数
热惰性级别 | 时间常数（秒） | 热惰性级别 | 时间常数（秒） |
Ⅰ | 90－180 | Ⅲ | 10－30 |
Ⅱ | 30－90 | Ⅳ | ＜10 |
◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶***小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
规定的长时间使用温度（℃） | 试验温度（℃） | 绝缘电阻值（Ω） |
≥600 | 600 | 72000 |
≥ 800 | 800 | 25000 |
≥1000 | 1000 | 5000 |
