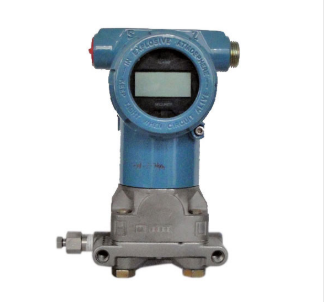

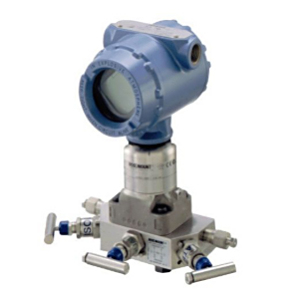

3051压力变送器
  • 3051压力变送器

3051压力变送器

联系我们
客服电话 13955092778

产品说明:



一、工作原理

工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,大气压如同施加在传感膜片的低压侧一样)。AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

二、特点

完整的变送器系列
测量范围:0-0.5inH2O至6000psig
结构小巧、坚固、抗震
模块化结构
阻尼可调
多种选项,令应用灵活
智能,模拟或低功耗电路
电气连接及安装:配有多种过程连接器和安装法兰。

三、3051变送器及其分类

3051C型、表压与绝压变送器
性能优异:精度0.075%量程比100:1
差压:校验量程从0.5inH2O至2000psi
表压:校验量程从2.5inH2O至2000psi
绝对压力:校验量程从0.167psia至4000psia
过程隔离膜片:不锈钢,哈氏合金CR,蒙乃尔R,钽(仅限CD,CG)及镀金蒙乃尔
设计小巧、坚固而质轻,易于安装
3051T型表压与绝对变送器
性能优异:精度0.075%
绝对压力:校验量程从0.3至10000psi
表压:校验量程从0.3至10000psi
不锈钢与哈氏合金CR过程隔离膜片
单隔离膜片设计
灌充液:硅油与惰性油
可选DIN与Autoclave相配的过程连接
3051L型液位变送器
液位测量精度达0.075%
校验量程从2.5inH2O至8310inH2O
平面式,2-,4-,与6英寸伸出式膜片
多种可选灌充液,可满足不同场合要求
小巧而质轻,易于安装与维护
接液件材料:不锈钢,哈氏合金和钽
3051H型高过程温度压力变送器
可测过程温度高达375°F(191°C),且不需使用远传膜片密封或毛细管
精度0.075%,量程比100:1
高温应用场合下,温度影响与时间响应减少
传感膜头和线路板与3051C型相同
3051P型参考级压力变送器
精度0.05%—目前精度最高的压力变送器
贸易交接,财政测算与分配测量的理想产品
无可比拟的性能,不再需要储备多种变送器
温度影响减少,不需单独的外套
可用于差压与表压测量
3051C型低功耗压力变送器
世界上唯一的智能型低功耗压力变送器
高性能,精度0.075%
差压、表压和绝压型
具有3051C型的全部功能,包括有一个真正的数字表头
6至12V直流供电下工作
耗电18至36mW,而典型4—20mA变送器耗电量为200mW以上
0.8—3.2V与1—5V输出可选
传感膜头与标准(4—20mA)3051C型相同

四、3051变送器技术指标如下

名称型号

测量范围

量程比

精度

3051C

差压变送器3051CD

0-0.5inH2O至2000Psi

100:1

0.075%

表压变送器3051CG

0-2.5inH2O至2000Psi

100:1

0.075%

绝对压力变送器3051CA

0-0.167Psia至2000Psi

100:1

0.075%

3051T

绝对压力变送器3051TA

0-0.3-1MPsia

100:1

0.075%

表压变送器3051TG

0.3-1MPsig

100:1

0.075%

3051L

液位变送器3051L

2.5inH2O-8310H2O

100:1

0.075%

3051H型高过程温度压力变送器(过程温度191℃)

差压变送器3051HD

0-0.62kPa至13800kPa

100:1

0.075%

表压变送器3051HG

0-0.62kPa至13800kPa

100:1

0.075%

3051P型参考级压力变送器(精度0.05%)

差压变送器3051PD

0-0.62kPa至248kPa

10:1

0.05%

表压变送器3051PG

0-0.62kPa至13800kPa

10:1

0.05%

3051C型低功耗压力变送器6-12V直流供电,耗电18-36mW,4-20mA输出,耗电量为200mW以上。0.8-3.2V与1-5V输出可选。
