钢电厂用高温红外辐射测温仪

红外辐射测温仪

一、红外测温产品概述

红外测温作为一门新技术和新方法,它的出现是红外技术的发展结果。红外技术是研究红外辐射的产生、传输、转换、探测并付诸应用的一门科学技术。近20年来,红外测温技术在产品质量控制和监测、设备在线故障诊断、安全保护以及节约能源等方面发挥了正在发挥着重要作用,逐渐被广泛应用于电力、食品加工、冶金、石化、医疗、科研等多种行业中。

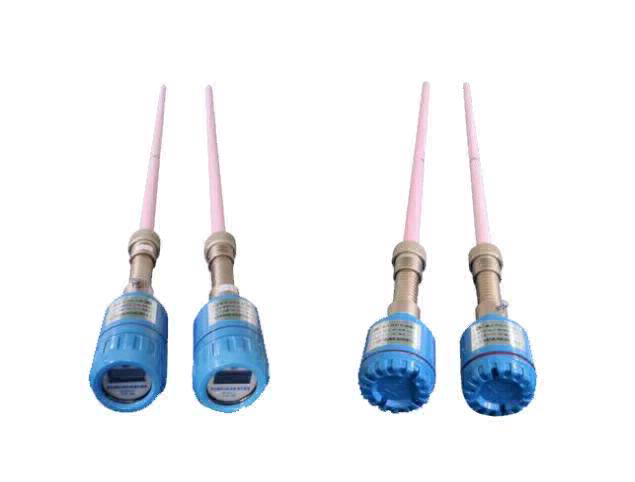

红外测温仪是一种非接触温度测量仪表，由探头和机壳两部分组成，它利用测量被测物的红外辐射能量来确定被测物的温度。
该仪表选用性能稳定可靠的红外探测器以及具有自动环温补偿功能的精密测量放大电路。通过光学系统接收被测目标的红外辐射能量，将之转换成电信号，再经过微处理器处理，由数码管直接将被测目标的温度值显示出来，并通过模拟输出和通讯端口将所测温度信号输出。

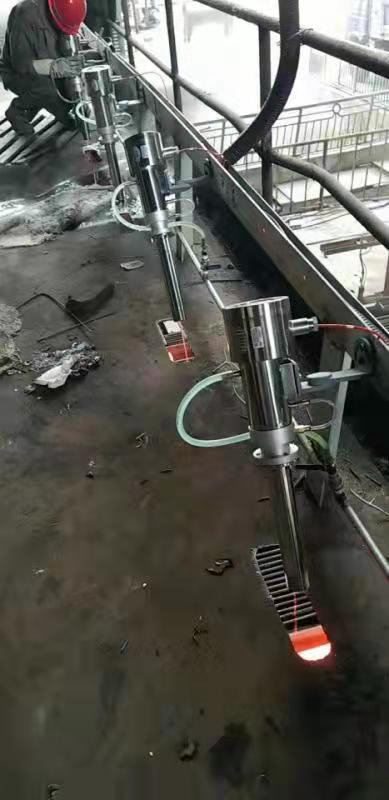

本仪表可广泛应用于金属冶炼、热处理、陶瓷、耐火材料、焦炉等需要测温的场合。
二、技术指标
测温范围：700～1600℃
工作环境：－10～70℃，相对湿度≤85%
测量精度：±1%
工作波段：0.4～1.1μm
距离系数：70:1
辐射系数：0.001～1.000

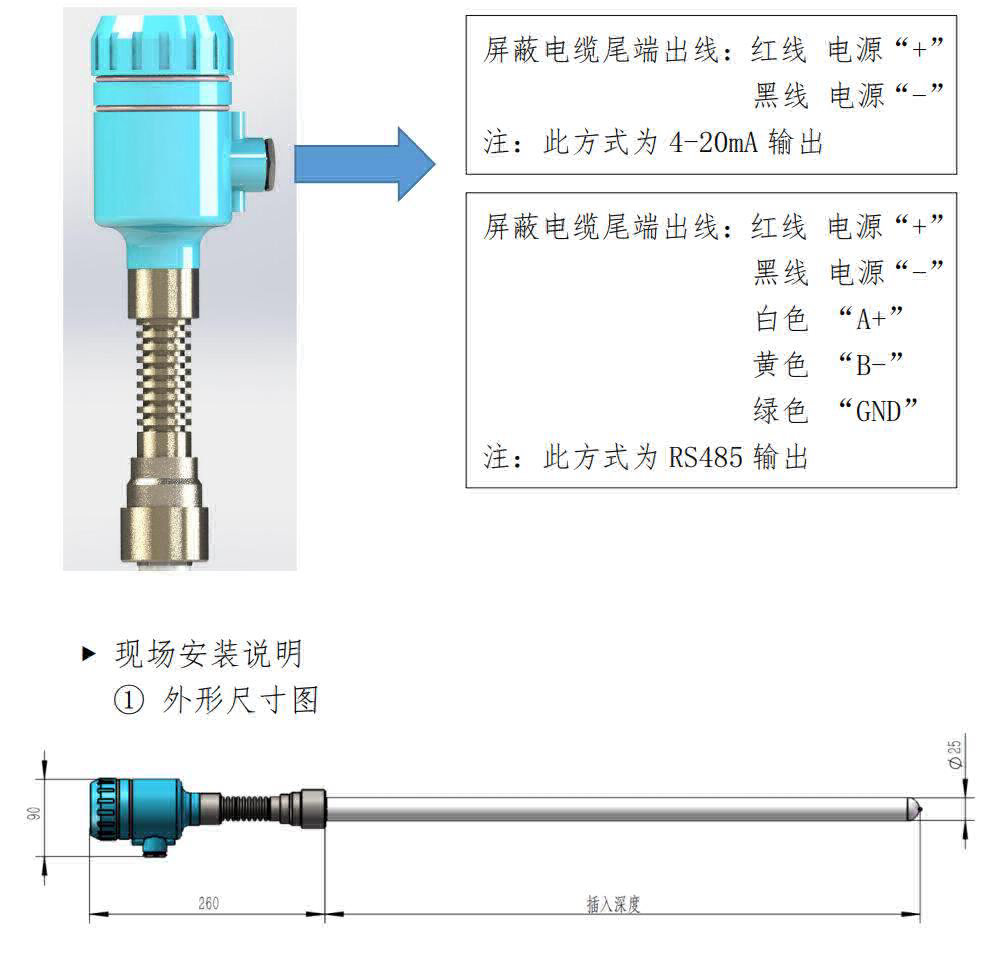

模拟输出：4～20mA
通    讯：RS485，MODBUS协议
电    源：DC 24V
功    率：≤3W

红外辐射测温仪

一、红外测温产品概述

红外测温作为一门新技术和新方法,它的出现是红外技术的发展结果。红外技术是研究红外辐射的产生、传输、转换、探测并付诸应用的一门科学技术。近20年来,红外测温技术在产品质量控制和监测、设备在线故障诊断、安全保护以及节约能源等方面发挥了正在发挥着重要作用,逐渐被广泛应用于电力、食品加工、冶金、石化、医疗、科研等多种行业中。

响应波长:1 u m/1.6 u m/2.2 u m/2.6 u m/8-14 u m

精度:1-2.6 u m:士0.5%或士2℃(取大者）(23℃士5℃)8-14 u m:土1%或士2℃

重复精度:士0.3%或士0.5℃(取大者)(23℃士5℃)响应时间:10-150ms (95%)

发射率:0.100—1.099通过按键设置（预置0.95)环境温度:-10 ~60℃(无冷却)

存储温度:-20 - 80℃

模拟输出:4~20mA两线制电流输出，最大负载500 2

(数字输出:RS485-RTU:可选)

瞄准:激光瞄准（2级激光，最大输出功率1mW，650nm)环境等级:IP65

电

源:12-24 VDC

尺

寸:45mm×130-140mm

重

量:约510g

震

动:IEC 68-2-6:任意轴11-200 Hz.3G·IEC 68-2-27

任意轴11ms

3、安装注意事项

1注意目标大小与测量距离的关系，确保被测目标大于光斑直径;

②严禁安装在环境温度高于60℃并且没有充足的冷却设备的空间。

红外测温的特点

非接触测量:它不需要接触到被测温度场的内部或表面,因此,不会干扰被测温度场的状态,测温仪本身也不受温度场的损伤。

测量范围广:因其是非接触测温，所以测温仪并不处在较高或较低的温度场中,而是.工作在正常的温度或测温仪允许的条件下。一般情况下可测量负几十度到三千多度。

测温速度快:即响应时间快。只要接收到目标的红外辐射即可在短时间内定温。

准确度高:红外测温不会与接触式测温一样破坏物体本身温度分布因此测量精度高。

灵敏度高:只要物体温度有微小变化,辐射能量就有较大改变﹐易于测出。可进行微小温度场的温度测量和温度分布测量,以及运动物体或转动物体的温度测量。

使用安全及使用寿命长。红外测温的关键要素·测量温度和测量波长

物体的热辐射能随温度升高而增强，热辐射能的波长分布则随温度升高而偏向短波。因此，高温测量时选择短波辐射温度仪，低温测量时选择长波辐射温度仪。又由于短波辐射温度仪的辐射率对温度指示的影响更小因此建议在温度允许范围内尽量选择波长较短的温度仪。
