高柔性拖链电缆

应用范围

特殊PVC绝缘与护套的TRVV TRVVP高柔电缆，广泛用于自动化设备移动耐油、防震、折弯的连接线，或者用于中度低速持续弯曲、自由移动、无拉力和强制移动的工业电子拖链系统，自动化生产线拖链系统，物流传送设备拖链系统，数控机床拖链系统，冶金工业自动化拖链系统等等，经济、实用、性价比高，适合国产众多设备。

产品特性

• 高柔耐弯曲、中度耐磨、耐油、优异的机械性能

• 可保证弯曲使用300-500万次不断芯，适用中度弯曲、低速移动拖链使用的场合。

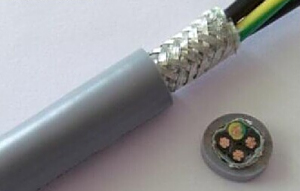

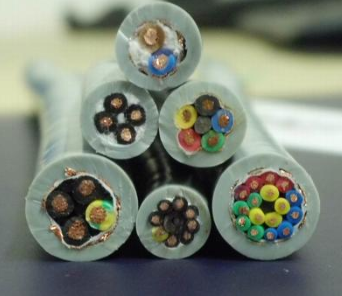

电缆组件

• 导体：多股精绞成束超细裸铜丝，直径0.1mm，符合DIN VDE 0295 6类和IEC 60228 6类标准

• 绝缘：特制丁腈PVC混合材料

• 芯线标识：颜色区分 数字编码加黄绿地线，符合DIN 47100标准

• 填充：特殊加强筋

• 成缆包覆：聚酯无纺布

• 屏蔽：镀锡铜丝，80%密度编织

• 护套：特制丁腈PVC混合材料

• 护套颜色：灰色 黑色等

技术参数

• 标准：参照DIN VDE 0250标准

• ＊小弯曲半径：移动安装 8.0×D (电缆外径)

•               固定安装 5.0×D (电缆外径)

• 移动工作温度：-15℃~70℃

• 固定工作温度：-30℃~80℃

• 工作电压：≤ 0.75 mm2，300/500V

•           ≥ 1.0 mm2，450/750V

•           ≥ 10 mm2，600/1000V

• 测试电压：1500V符合DINDE 0472第509部分

•           ≤ 0.75 mm2，2000V，50Hz，5Min

•           ≥ 1.0 mm2，3000V，50Hz，5Min
