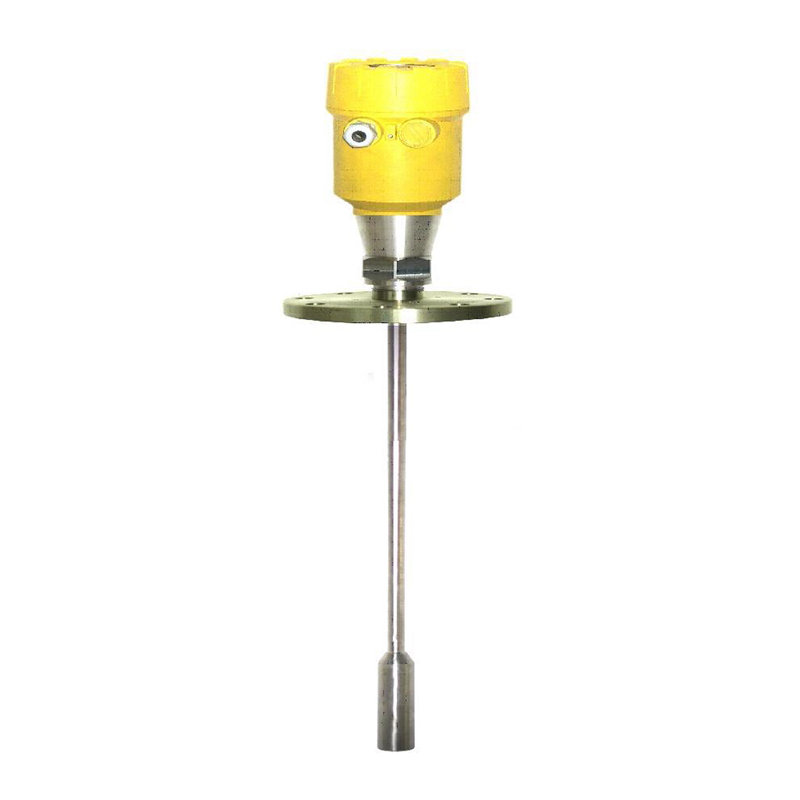

导波雷达物位计

导波雷达物位计是一种微波物位计，它是微波（雷达）定位技术的一种运用。它是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，zui终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波（频率一般比智能雷达物位计低）。一般脉冲能量波的zui大脉冲能量为1mW左右（平均功率为1μW左右），不会对其他设备以及人员造成辐射伤害。
导波雷达物位计适用范围及特点：
导波微波物位仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。
具有以下特点：
1、通用性强：可测量液位及料位，可满足不同温度、压力、介质的测量要求，zui高测量温度可达800℃，zui大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确可靠：测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
导波雷达物位计主要技术参数：测量范围：0---6米，缆式zui大可达35米；
过程连接： 螺纹 或者法兰；
过程温度： -40 -250℃；
过程压力： -1.0- 60 bar；
工作频率： 1.8GHz；
响应速度： ≥0.2s（根据具体情况而定）
重 复 性： ± 3mm ；
分 辨 率： 1mm ；
电流信号： 4～20mA/HART；
精　　度： <0.1% ；
通讯接口： HART 通讯协议 ；
电　　源： 24V DC(+/-10%) /波纹电压：1Vpp；
耗 电 量： max22.5mA ；
两线制接线： 供电和信号输出公用一根两芯线；
电缆入口： 两个M20ⅹ1.5（电缆直径5 … 9mm）。
