BTV-P-J-25-220V 电伴热带

一、概述:

         BTV-P-J-25-220电伴热带,DBR-P/Jz,,DBR-P/J自限温电伴热带广泛应用于民用太阳能、地热采暖,消防、石油、化工、钢铁、电力等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电伴热带适用于普通区、危险区和腐蚀区等。

   BTV-P-25-220电伴热带DBR-P-30-220V电伴热带系列,结构型式有:基本型(J)、基本防腐型(J2)、屏 蔽防爆型(P)、屏 蔽防腐型(P2)、防爆防护型(PF)、防爆防腐型(PF2);电压等级:12V、24V、36V、110V、220V、380V;标称功率:10w/m、15W/m、20W/m、25W/m、30W/m;型号:DWL、DWK、DXW、DKW、ZKWD、DBW、BTV系列广泛 应用于民用太阳能,地热采暖,电力、钢铁、化工、石油、消防等工业的管线,储藏的伴热保暖,抗凝、防冻。该电热带适用于普通区、危险区和腐蚀区等,

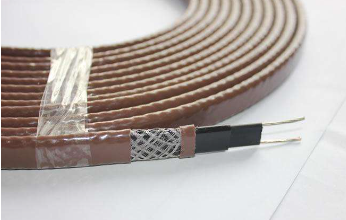

二、产品结构与原理:

1、铜芯导线:7*0.32、7*0.42、7*0.50、19*0.32

2、导电塑料层:普通PTC、阻燃PTC、含氟PTC

3、绝缘层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

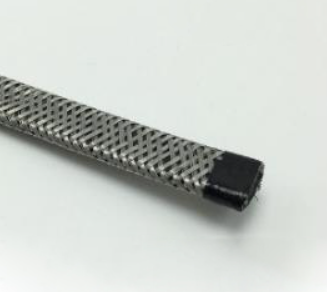

4、屏 蔽层:镀锡软圆铜线,覆盖密度百分之80

5、护套层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

 自限温伴热带(自控温伴热带)工作原理:在两根平行导线中间填充PTC高分子导电塑料作芯带,其中高分子塑料是基体材料,起骨架和填料载体的作用,无机导体填料是电流载体在绝缘体中形成连通的导电网络,起电流通道作用,当电源接通后,电流经过其中一根导线通过芯带到另一根导线上,形成回路,芯带通电后发热,以补偿管道的散热损失。

这种导电塑料,在温度上升到时,受热膨胀,使得部分电流通道网络逐步断开,通过的电流减少,发热量也随之减少,当温度上升到某个范围时,导电塑料中电流通道因受热膨胀,几乎都成断路,电伴热带电源等于切断,而在温度降低时,芯带收缩,电流通道重新接通,电伴热带又开始供给热 能,这就是自限温电伴热带(自控温电伴热带)实现自动调节温度的原理。

三、技术指标:

1.标准颜色:黑色

2.温度范围: 高工作温度65±5℃;zui高曝露温度85℃;

zui高承受温度:改良性聚烯烃105℃、阻燃聚烯烃℃、含氟聚烯烃180℃、全氟材料205℃;

3.施工温度:zui低-40℃

4.热稳定性:由10℃到99℃间来回循环300次后,电缆发热量维持在百分之90以上;

5.弯曲半径:-20℃时为25.4mm    -30℃时为35.00mm

6.绝缘电阻:电缆长度100m,恒温水域75℃时,测试绝缘电阻zui小20MΩ,有屏 蔽或防爆防护型,室温20℃时用2.500VDC在屏 蔽层与导电线芯之间摇试1分钟,绝缘电阻zui小值为1200MΩ

7.工作电压:12V,24V,36V,110V,220,380,

8.10℃输出功率:10W/m,15W/m,20W/m,25W/m,35W/m

9.防爆标志:ExllT6

10.防爆等级:T6

四、产品型号:DBR(DBR-J、DBR-P、DBR-P/J)相对应国外型号BTV系列

温度等级:低温(D)系列

结构型式:基本型(J)、屏 蔽防爆型(P)、加强型(P/J)

电压等级:12V、24V、36V、110V、220V、380V

标称功率:10W/m、15W/m、20W/m、25W/m、30W/m电缆结构
