一、产品概述:

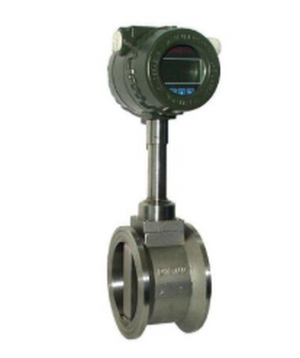

LUGB系列涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较理想的流量计。

由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。

LUGB系列涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。

为提高涡街流量计的耐高温及抗振动性能,我公司LUG改进型涡街流量传感器,因其结构和选材使该传感器可在高温(350℃)、强振动(≤1g)的恶劣工况下使用。

在实际应用中,往往大流量远低于仪表的上限值,随着负荷的变化,小流量又往往会低于仪表的下限值,仪表并非工作在工作段,为了解决这一问题,通常采用在测量处缩径提高测量处的流速,并选用仪表以利于仪表的测量,但是这种变径方式须在变径管与仪表间有长度为15D以上的直管段进行整流,使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器,具有整流、提高流速及改变流速分布多重作用,其结构尺寸小,仅为工艺管内径的1/3,与涡街流量计作成一体,不仅不需要另外附加一段直管段,还可以降低对工艺管直管段的要求,安装非常方便。

为了使用方便,电池供电的本地显示型涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。

二、工作原理:
LUGB系列涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
f = St × V/d 式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数(常数)
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、使用选择及应用:
1、为了使用方便,电池供电型采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。
2、温度补偿一体型还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。
3、温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。
4、广泛应用于石油、化工、冶金、机械、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
四、主要特点:
1、可在很宽的流量范围内准确测量气体、液体和蒸汽的流量而不受流体物理性质的影响;
2、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温,高压;
3、安全防爆,适用于恶劣环境;
4、无可动部件、无孔洞缝隙设计,产品无磨损、耐脏污,无须机械维修,使用寿命长;
5、采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上;
6、温压补偿一体化设计;
7、电流输出均为电隔离型,具有良好的共模干扰抑制能力;
8、同时显示流量值与累计流量值,不必轮流切换;
9、采用抗振动探头,有效消除外界振动影响;
10、采用分体式信号转换器,电缆长100米;
11、量程比宽达20:1;
12、仪表整体结构设计合理,动态测量范围宽,压力损失小;
13、表体采用不锈钢材质,可适用于腐蚀性介质的测量;
14、现场液晶显示,脉冲、4~20mA输出或485通迅,可与工业自动化系统连接。
五、技术参数:
1、测量介质: 气体、液体、蒸气;
2、连接方式:法兰卡装式、法兰式、插入式;
3、口径规格 法兰卡装式口径选择 25,32,50,80,100;
4、法兰连接式口径选择 100,150,200;
5、流量范围(见流量范围表)
6、正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
7、测量精度 1.0级 1.5级;
8、被测介质温度:常温–25℃~100℃,高温–25℃~150℃ -25℃~250℃;
9、输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
10、脉冲占空比约50%,传输距离为100m;
11、脉冲电流远传信号 4~20 mA,传输距离为1000m;
12、仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
13、材质 不锈钢, 铝合金;
14、电源 DC24V或锂电池3.6V;
15、防爆等级 本安型iaIIbT3-T6,防护等级 IP65。
六、安装要求:
1、涡街只能单向测量,安装时注意保证介质流量方向与流量计箭头所示方向一致。
2、安装方式为竖直安装,介质自下而上通过流计。即将流量计安装在竖直管道上,流量方向为自下向上。
3、水平安装时,须将流量计装在整个系统的高压区,并保证相应的出口压力;不要安装在管路的zui高点,因zui高点往往气体积聚,管道非满,出口不可直接放空。
4、测高温流体时,尽量采用竖直安装方式;若不得不水平安装,请将流量计的变送器部分竖直向下,或水平侧装,避免温度过高;注意安装位置处空气流动或通风良好。
5、直管段要求:至少保证流量计前15倍管径,流量计后5倍管径。如流量计前有弯头,缩进,扩大等干扰源,则需保证流量计前30-40倍的管径,流量计后6倍管径。流量计应安装于调节阀,压力或温度传感器的上游。
6、安装时注意管道口径应略大于或等于仪表的内径。
7、使用密封圈时,注意密封圈内径应略大于或等于仪表的内径,密封圈中心位于管道中心。
8、电缆入口密封仪表电气连接时,须***注意进线孔的密封。须***根据仪表电缆入口型号选择相应的密封接口(M20Χ1.5;1/2'NPT;G1/2'),并正确、紧密地安装。没有密封接头,或安装马虎,达不到密封效果。
