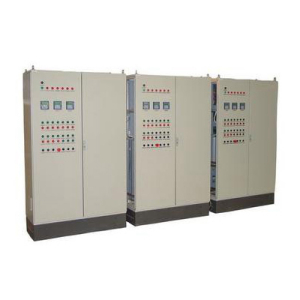

PGL型交流低压配电柜

GL交流低压配电屏概述

PGL型交流低压配电屏，适用于发电厂，变电站，厂矿企业中，在交流50亿，额定工作电压不超过交流380V的低压酉电系统中作为动力。配电，照明之用。

型号含义

正常使用条件

1、海拔高度不超过2000m。

2、无剧烈震动和冲击的地方,没有粉尘,腐蚀性气体或寸水侵袭的户内。

3、空气清洁。相对湿度在最高温度为+40度，不超过50%，在温度低时。允许有较高的相湿度，如20度时，相对湿度允许为90%o

4、周围环境温度不高于+40度，而在24h的周期内平均温度不高于+35度，周围空气温度的下限为-5度。

5、安装倾斜度不超过5度。

产品特点

1、PGL型交流低压配电屏，可以取代BSL系列产品，本产品结构设计合理，电胳配置安全。防护性能好。比老产品具有分断能力高。动热稳定性好。运行安全

可靠等优点，并且辅助电潞主案与主电胳方案相对应。每一个主电胳方案时应一个或数个辅助电路方案。因此用户可在选取主电胳方案后，可很方便地从对应的辅助电路方案中选取合适的电气原理图。

2、简化了主电路方案，取消了多回路小电动机控制方案，使主电路方案更加合理。真正使本产品在配电系统中作为动力，配电，照明之用，多回路小电动机

的控制方案，建议选取动力箱系列产品。

3、本产品屏宽尺寸400，600，800，100.m四种，每一屏可作为一个独立单元〉并且能以屏为单元组合成各种不同方案，方便用户选取。并达到所需要方案的

组合。
