一、介绍

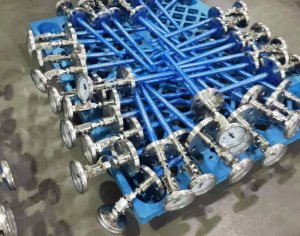

WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
二、工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
三、主要技术参数
1、产品执行标准：
JB/T8803-1998
GB3836-83
2、标度盘公称直径：60、100、150
3、精度等级：1.0、1.5
4、热响应时间：≤40s
5、防护等级：IP55
6、角度调整误差 应不超过其量程的1.0％
7、回差： 温度计回差应不大于基本误差限的******值
8、重复性： 温度计重复性极限范围切应不大于基本误差限******值的1／2
9、测量范围
测 温 范 围 ℃ | 适 应 范 围 | |
工业、 商业 | 实验室、小型 | |
-80-+40 | √ | √ |
-40-+80 | √ | √ |
0-50 | √ | √ |
0-100 | √ | √ |
0-150 | √ | √ |
0-200 | √ | √ |
0-300 | √ | √ |
0-400 | √ | √ |
0-500 | √ | √ |
四、选型编码
系列号 | WSS | 双金属温度计 | ||||
表盘公称直径 | -3 | Φ60 | ||||
-4 | Φ100 | |||||
-5 | Φ150 | |||||
表盘形式 | 0 | 轴向（直型） | ||||
1 | 径向（角型） | |||||
2 | 135°向（钝角型） | |||||
8 | 万向（可调角型） | |||||
安装固定形式 | 0 | 无固定装置 | ||||
1 | 可动外螺纹 | |||||
2 | 可动内螺纹 | |||||
3 | 固定螺纹 | |||||
4 | 固定法兰 | |||||
5 | 卡套螺纹 | |||||
6 | 卡套法兰 | |||||
保护形式 | - | 普通型 | ||||
W | 防护型 | |||||
F | 防腐型 | |||||
