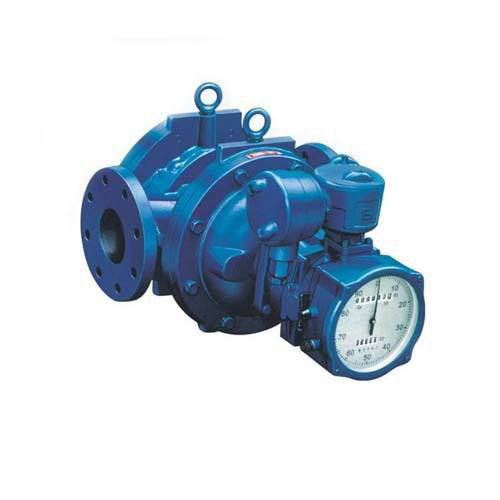

双转子流量计

一、产品概述：

LXZ系列双转子流量计（以下简称流量计）是一种设计经过精密加工装配的新型容积式流量计。一对螺旋转子是计量腔体内的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。该流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。该流量计经过化学镀镍处理，因此具有防腐、耐磨的特性，可代替不锈钢材质的流量计。

二、结构原理：

1、原理：

LXZ系列双转子流量计对流体流量的测定是在计量腔体内完成的。一对螺旋转子在液体的压力下转动，转子与计量腔壁间形成的封闭空间（图阴影部分）每回转一次排出8倍阴影体积。因此根据这一关系，只要计量转子回转的次数，即可计算出流量累积量，根据每秒的转数，即可测出瞬时流量。

2、结构：

双转子主要由壳体，一对螺旋转子，磁性联轴器，减速机构，调整齿轮，计数器及发讯装置组成．流量计的本体分单体和双体两种．单体即壳体和流量计箱为一体；双体即壳体和流量计为两体． 螺旋转子的转速，通过磁性联轴器和一系列齿轮组成的减速机构，传到表头计数器．磁性联轴器主要由主动磁钢和从动磁钢组成．采用磁性联轴器可以提高流量计的工作压力和工作温度，操作安全，维修方便．

三、应用场合：

LXZ系列双转子流量计是用于管道中液体流量的测量和控制的精密仪表。广泛应用于石油、化工、冶金、电力、交通、船舶、油库、码头、槽罐车等部门，特别适用于原油、精炼油、轻烃等工业液体的计量流量计可现场指示，字码直接读数并可配发讯器，输出电脉冲信号，远传到二次仪表或计算机，组成自动控制、自动检测和数据处理等系统。

四、主要特点：

1、准确度高、重复性好、运转平衡、无脉动和寿命长；

2、流量计前后无需直管段，安装空间小；

3、流量准确度不受压力和流量变化的影响，性能稳定；

4、可带温度、压力传感器，对气体进行温压补偿；

5、具有脉冲信号，模拟信号，可通过RS485讯接口实现计算机数据的集中和实时管理；

6、功耗低，可用内电池供电，也可外接电源；

7、高分辨率专用液晶显示屏、读数直观方便。

五、技术参数：

1、可测液体 石油、石油产品、化工介质等；

2、公称通径（mm） 10、15、25、40、50、80、100、150、200、250、300 ；

3、准确度（%） 0.1、0.2、0.5；

4、压力损失 0.4-3 mPa.s时<40KPa；

5、工作压力（MPa） 1.6、2.5、4.0、6.3；

6、温度范围（℃） -20～+60、-20～+120、+100～+200、+150～+250；

7、防护等级 IP65；

8、环境温度（ -30～+70℃）；

9、介质粘度（0.32～1000mPa.smPa.s）；

六、安装要求：

1、环境条件：周围无腐蚀性流体，机械振动小，灰尘少且远离热源的场所。对于配有体积修正仪的智能型流量计，还应有符合规定的环境。

2、环境温度：一般不超过-20—+8O℃范围。

3、管道条件：在安装流量计前，管道须进行清洗和吹扫，清除一切杂物、锈蚀和污垢。连接管道一般应与流量计进出口等口径同轴线，不得有凸出管壁的凸出物突人管道内。 流量计应采取无应力安装，充分考虑工作温度引起的管道应力。

作为新型容积式流量计，只有满足其工况条件并按要求正确使用，才能利用其理想性价比，延长使用寿命。因此选型和使用中需注意以下3个问题。

1、由于采用单壳体结构，zui高压力不高于2.0MPa，因此高压长输管道不宜使用。

2、非连续使用场合再次使用时，须从排气孔排净计量腔内空气，以防止产生气穴而导致计量误差增大和石墨轴承损坏。

3、转子间隙不高于0.2μm，且介质在计量腔内行程较长，对计量介质纯净度要求比其它容积式流量计高，需使用不低于40目的不锈钢滤网并定期清洗。转子为铸铁材料，介质含水率要求不高于5%，否则会产生锈蚀，影响使用。
