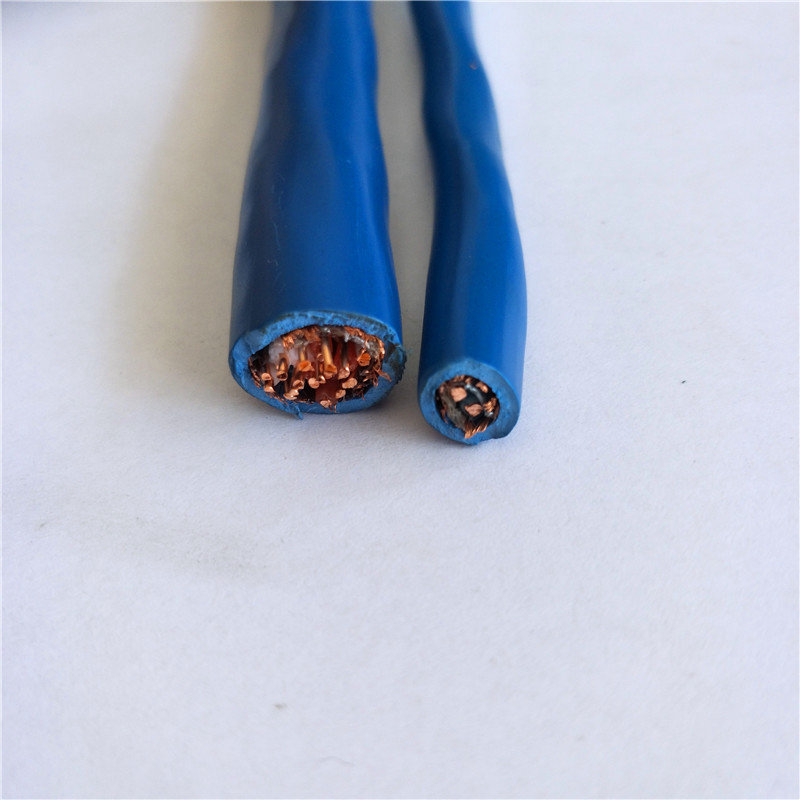

IA系列本安计算机电缆

IA系列本安计算机电缆

本安计算机电缆低电容、低电感,具有优异的屏蔽性能及抗干扰性能,电缆结构专为本安防爆电路设计,不仅用于桥架敷设,而且可用于电缆沟敷设及直埋敷设,适合于具有防爆保护要求及其他恶劣环境下集散系统、自动化检测系统中作传输线,防爆安全性能明显高于一般DCS电缆和计算机控制电缆。

联系我们
客服电话 13955092778

一:本安计算机电缆产品特点及用途

本安计算机电缆低电容、低电感,具有优异的屏蔽性能及抗干扰性能,电缆结构专为本安防爆电路设计,不仅用于桥架敷设,而且可用于电缆沟敷设及直埋敷设,适合于具有防爆保护要求及其他恶劣环境下集散系统、自动化检测系统中作传输线,防爆安全性能明显高于一般DCS电缆和计算机控制电缆。

二:本安计算机电缆产品执行标准:TICW 6-2009标准 阻燃执行GB12666-90标准

三:本安计算机电缆使用特性

1.交流额定电压:U0/U 300/500KV

2.zui高工作温度:聚乙烯绝缘不超过70℃

    交联聚乙烯绝缘90℃

    低烟无卤阻燃聚烯烃70℃

    低烟无卤阻燃交联聚烯烃90℃和125℃两种

    聚全氟乙丙烯(F46)绝缘不超过200℃

    进口可溶性聚四氟乙烯(PFA)不超过260℃

3.zui低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃

    氟塑料及硅橡胶护套:固定敷设-60℃,非固定敷设-25℃。

4.电缆安装敷设温度应不低于0℃(高温型不低于-25℃)。

5.电缆允许弯曲半径:非铠装电缆zui小为电缆外径的6倍

铜带屏蔽或钢带铠装电缆zui小为电缆外径的12倍

四:本安计算机电缆基本型号及名称

1.聚乙烯绝缘聚氯乙烯护套系列本安计算机屏蔽电缆(包括本安用DCS电缆)

IA-DJYPVP

聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套本安用计算机屏蔽(软)电缆

IA-DJYP2VP2

聚乙烯绝缘铜塑复合带绕包分屏铜带总屏聚氯乙烯护套本安用计算机屏蔽(软)电缆

IA-DJYP3VP3

聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机屏蔽(软)电缆

阻燃计算机电缆在型号前加ZR,铠装电缆型号后加22,屏蔽可采用镀锡铜丝,基本型号略

2.交联聚乙烯绝缘聚氯乙烯护套系列本安计算机用屏蔽电缆(包括DCS电缆)

IA-DJYJPVP

交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套本安用计算机屏蔽(软)电缆

IA-DJYJP2VP2

交联聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套本安用计算机屏蔽(软)电缆

IA-DJYJP3VP3

交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套本安用计算机屏蔽(软)电缆

阻燃计算机电缆在型号前加ZR,铠装电缆型号后加22,屏蔽可采用镀锡铜丝,基本型号略

3.低烟无卤阻燃聚烯烃绝缘和护套系列本安计算机用屏蔽电缆(包括DCS电缆)

IA-DJYDPYDP

低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏总屏本安用计算机屏蔽(软)电缆

IA-DJYDP2YDP2

低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏总屏本安用计算机屏蔽(软)电缆

IA-DJYDP3YDP3

低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏本安用计算机屏蔽(软)电缆

阻燃计算机电缆在型号前加ZR,铠装电缆型号后加22,屏蔽可采用镀锡铜丝,基本型号略

4.氟塑料绝缘本安用耐高温防腐计算机电缆

IA-DJF46PVP

F46绝缘聚氯乙烯护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆

IA-DJF46PVRP

F46绝缘聚氯乙烯护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆

IA-DJF46GPG

F46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆

IA-DJF46GPGR

F46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆

IA-DJF4F46P-2

F46绝缘和护套铜带分屏加总屏本安用耐高温防腐计算机电缆

IA-DJF4F46P2-2

F46绝缘和护套铜带分屏加总屏本安用耐高温防腐计算机电缆

阻燃计算机电缆在型号前加ZR,铠装电缆型号后加22,基本型号同上。

五:本安计算机电缆代号名称和含义

表2

项目

代号

说明

阻燃特性

ZR

分A、B、C级阻燃

系列代号

IA-DJ

本安用计算机电缆(包括DCS电缆)

绝缘材料

Y

聚乙烯

YJ

交联聚乙烯

YD

低烟无卤阻燃聚烯烃

F(F46)

聚全氟乙烯

护套材料

YD

低烟无卤阻燃聚烯烃

V

聚氯乙烯

G

硅橡胶

屏蔽材料

P

铜丝编织屏蔽

P1

镀锡铜丝屏蔽

P2

铜带绕包屏蔽

P3

铝塑绕包屏蔽

铠装材料

22

钢带铠装聚氯乙烯护套

32

钢丝铠装聚氯乙烯护套

导体结构

A

单股导体

B

7股绞合导体

R

多股绞合导体

规格



对数1-37

每对芯数2-3

导体线芯截面0.5-2.5

六:本安计算机电缆主要技术指标

性能项目

单位

指标

0.5

0.75

1.0

1.5

2.5

工作电容(1KZ)

PF/M

≤60

≤70

≤80

≤90

电容不平衡

PF/M

≤1

分布电感

μh/m

≤0.6

电感电阻比

μh/Ω

≤15

≤25

≤35

≤50

电磁干扰感应电压(干扰磁场400A/M)

MV

≤5

静电感应电压(静电电压20KV)

V

≤1

辐射场透入强度(干扰场200Mz,120db)

db

≤66

20℃绝缘电阻

MΩ.KM

≥5000(氟塑料绝缘不低于500)

试验电压

V

2000? 1min

阻燃耐火性能试验

?

符合GB12666-90要求
