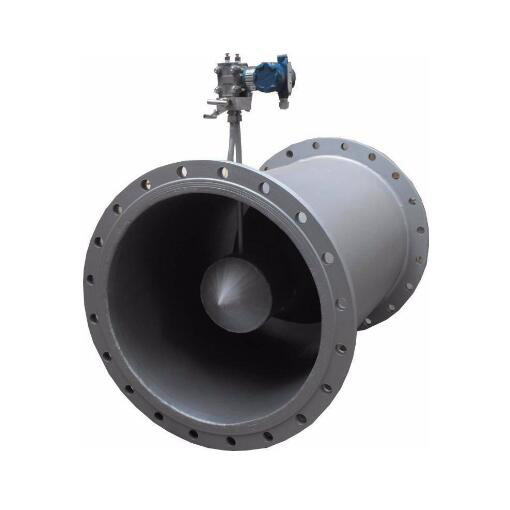

V锥流量计

V锥流量计

LGV系列V锥流量计利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。实践使用证明,该流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有优异性能的新型流量计。

联系我们
客服电话 13955092778

一、产品概述:
LGV系列V锥流量计利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。实践使用证明,该流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有优异性能的新型流量计。

而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器、智能流量积算仪组合而成的V锥型流量计,可准确测量宽雷诺数(8×103≤Re≤5×107)范围内各种介质的流量。现在V型锥实现国际标准化,然而却是国际流量测量界研究的热点。相信不久的将来随着深入的研究,理论及实验数据的完善,它将和标准孔板,标准喷嘴、经典文丘里流量计一样成为标准节流装置中的一员。
二、工作原理:
LGV系列V锥流量计包括一个在测量管中同轴安装的尖圆锥体和相应的取压口,该测量管是经过精密加工的,在尖圆锥体的两端产生差压,该差压的高压(正压)是在上游流体收缩前管壁口处测量的静压力,而低压(负压)则取自圆锥体朝向下流端面锥体中心轴线孔处压力。
该圆锥体的*朝向来流,圆锥体与其尾面之间是一个尖锐的锐角,此交合面的边缘使流体在进入下游低压区之前有一个平滑的过度区。
由于流体不是被迫收缩到管道中心轴线附近,并且不是一个阻挡物,令流体改变流动方向,而是利用这种结构新颖的V锥式节流装置实现了对流体的逐渐朝向管内边 壁的收缩,使V形锥流量计具有一系列独特的优点。其低压侧产生高频低幅的小涡流,因而差压变送器被测的差压是低噪声信号,可使差压变送器测得很高的分辨 率,从而使V锥获得很宽的量程比和很好的重复性。
流量传感器产生的差压值的平方根与流量成正比关系:
Qv=(c.ε)/(1-β4 )0.5.(π/4).d2.0.5
其中:Qv:流体体积流量
C: 流出系数;
ε:流体可膨胀系数;
β:节流比;
d:节流件直径;
ΔΡ:差压值;
ρ1:流体工况密度。
三、应用、条件及维护:
介 质:煤气、天然气(包括含湿度5%以下)、各种碳氢化合物(包括含湿的HC气体)、各种稀有气体(氢、氦、氩、氧、氮等)、湿的氯化物气体、空气(包括含水、含SiO2粒子以及含其他悬浮物的空气)、烟道气、饱和蒸汽(含汽、水两相流)、过热蒸汽、水等。
条 件:从深冷到超临界状态,高温达700℃,压力达40Mpa。
计 算:每一个锥形都根据流体的性质、压力和温度用专门的软件进行计算。用户可根据自己的应用条件(所测介质的组份、温度、压力、管径、大流量、常用流量、小流量、准许压力损失)选择β值。
维 护:锥形流量计免维护,不需要定期维护和检定。
四、主要特点:
1、准确度可达到可以达到0.5%。
2、量程比典型值为15:1,至少可有10:1的量程比,远优于孔板、喷嘴等传统流量计。
3、重复性优于±0.1%。
4、安装时所要求直管段很短,上游要求0至3D,下游要求0至1D;不需要在V锥的上游安装流动调整器。大大的节约了固定工况下的费用和安装空间。
5、流量计结构设计是流体扫过型结构,不可能截留流体中任何夹带的气、液或固相污物,非常适用于对脏污流体的流量测量,如焦炉煤气、湿气体等。
6.专用特殊设计的内锥体可以减弱被测压力(差压)场中脉动(振荡)的幅值,从而减小差压信号中的噪声。可测量更小流量,使量程比拓宽。
7、无可动部件,可靠性高,,不易产生卡死。
8、当流体流经具有特殊廓形的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性,从而保证其性能的稳定。
9、压损小,能量损失小,耐脏污。适用于低静压流体流量测量的使用场合,如烟道气。
10、安装方便,是进行技术改造的理想流量计。
11、免维护或维护的工作量很小,具有流动调整和对流体的混合作用。
五、技术参数:
1、公称通经:50mm≤DN≤1800 mm;
2、公称压力:PN≤40Mpa;
3、雷诺数范围:8×103≤Red≤107;
4、精度等级:0.5级,1.0级;
5、重复性:≤0.1%;
6、前直管段:1~3D,后直管段:3~5D;
7、压损小:仅为孔板的1/2~1/3;
8、锥体后缘产生旋涡小,负压侧输出稳定,波动小稳定性好;
9、量程比宽:流量范围可达: 1:15。
法兰型:
1、连接方式:法兰(平焊和对焊);
2、口径:DN15~DN2000;
3、取压方式:承插焊,法兰,螺纹;
4、压力:0~40MPa;
5、温度:-40~850℃;
6、材质:304不锈钢、316L不锈钢、20#碳钢(详见选型表);
7、应用:液体,气体,蒸汽;
8、适用介质:广泛地应用于市政、电力、化工、石油化工、冶金、食品加工等行业中流量测量,几乎适用于所有气体、液体介质。
直接焊接型 :
1、连接方式:直接焊接到工艺管线;
2、口径:DN15~DN2000;
3、取压方式:承插焊,法兰,螺纹;
4、压力:0~40MPa;
5、温度:-40~850℃;
6、材质:304不锈钢、316L不锈钢、20#碳钢;

7、应用:输油管,输气管,蒸汽管网,高压工艺管线。
